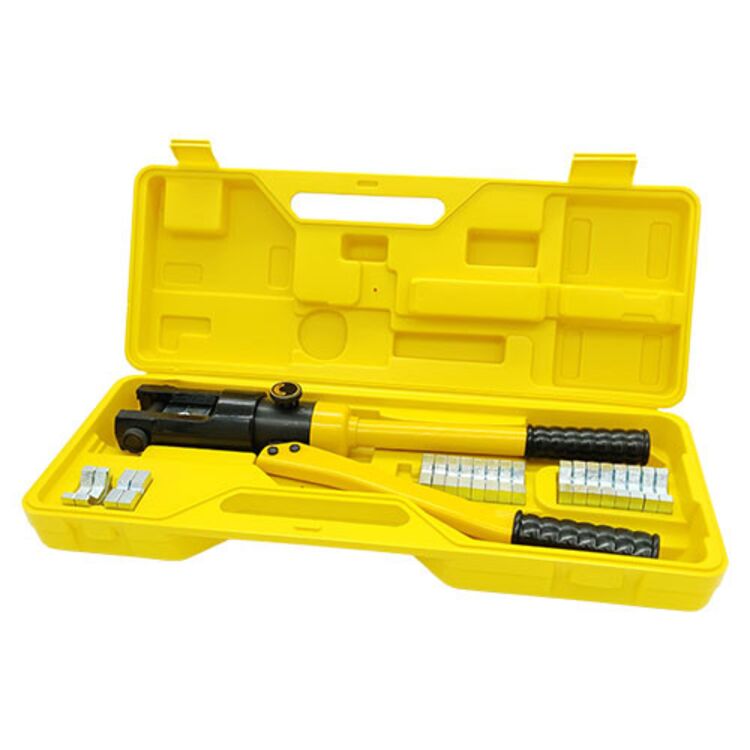

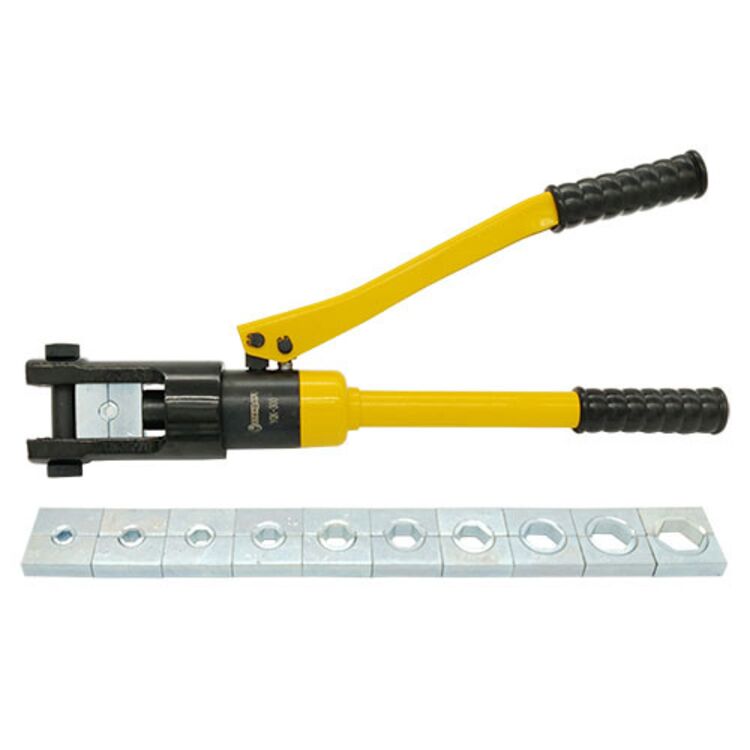

Пресс-клещи гидравлические YQK-300 (16-300 мм²) для опрессовки кабельных наконечников и гильз СТАНДАРТ HCRT0300

Пресс-клещи гидравлические YQK-300 (16-300 мм²) для опрессовки наконечников и гильз СТАНДАРТ HCRT0300



В качестве рабочей жидкости применяют гидравлическое масло. Данное решение позволяет снизить физические затраты монтажника по сравнению с работой механическими клещами.

Запрещается применять в качестве рабочей жидкости:


коррозионно-активные вещества;
масло с примесями воды.




Для обжатия необходимо провести 11 шагов:


Удалить изоляцию необходимой длины с кабеля или провода.
Вставить жилу проводника очищенным от изоляции концом в наконечник или гильзу (должно соблюдаться соответствие).
Извлечь ось из головки.
Установить полуформы матрицы в головку. Номер матрицы должен соответствовать номеру наконечника.
Расположить проводник с наконечником в фигурном пазу между полуформами матрицы.
Установить ось в головку.
Повернуть винт в положение «ON» (поворот по часовой стрелке на 180°).
Совершать качающие движения ручкой пока торцы матрицы не соприкоснутся. Обжимать гильзы от центра к краям. После того, как торцы матрицы соприкоснулись, не перемещать ручку.
Повернуть винт в положение «OFF» (против часовой стрелки на 180°).
Извлечь опрессованный проводник из матрицы (если надо достать ось из головки).
Свести ручки агрегата.




Меры предосторожности


запрещается работать с проводами, находящимися под напряжением и разбирать изделие во время проведения обжатия;
если эксплуатация долго не проводилась, следует заменить рабочую жидкость;
в случае течи гидравлического масла в процессе обжатия незамедлительно поверните винт в положение «OFF», извлеките провод из матрицы и сведите ручки;
в процессе хранения:

среда не должна содержать коррозионно-активных веществ;
изделие заправлено рабочей жидкостью;
головка обработана консервационной смазкой.







Размер матриц:
16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300 мм²


Макс. усилие:
16 тонн


Ход штока:
20 мм


Рабочая жидкость:
Гидравлическое масло #20
