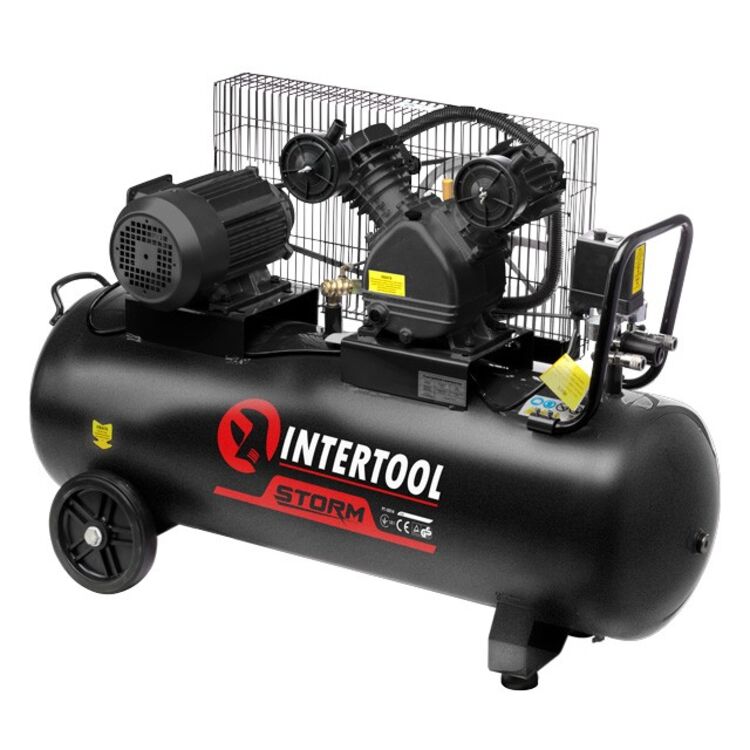

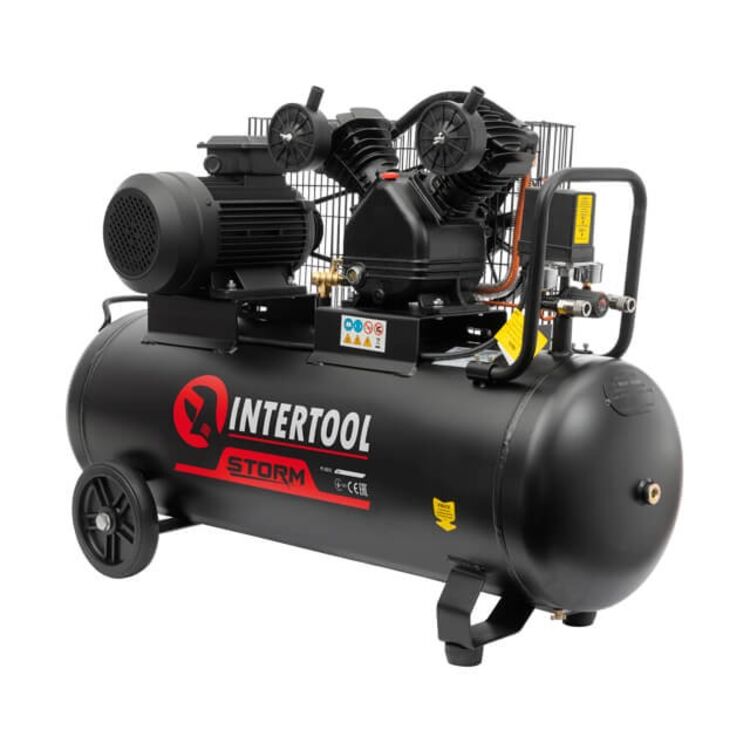

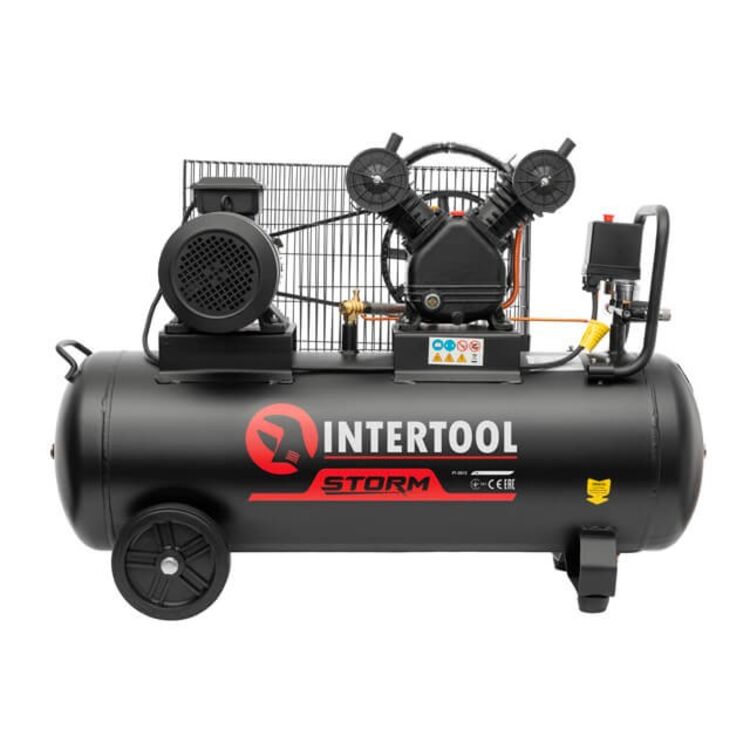

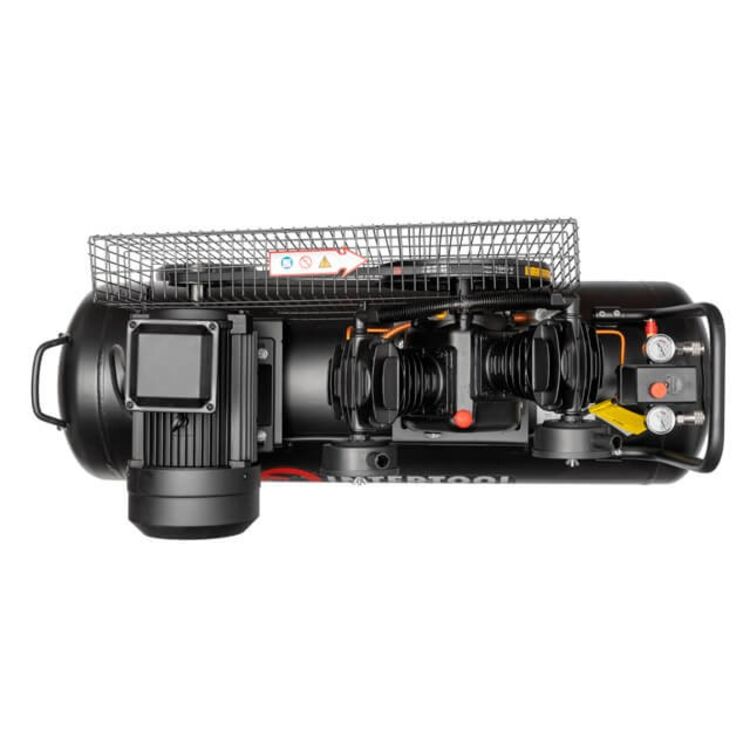

Компрессор 100л, 4HP, 3кВт, 380В, 10атм, 500л/мин, 2 цилиндра (PT-0013 Intertool)

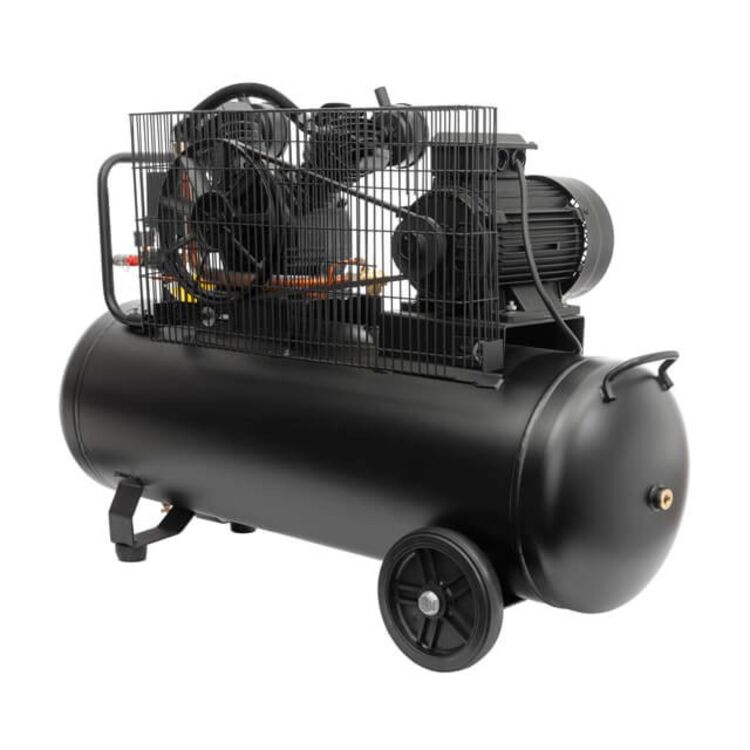

При рабочем давлении 10 атм производительность компрессора составляет 500 л/мин., объем ресивера — 100 л. Нормальная работа компрессора обеспечивается при соотношении времени работы к отдыху, как 2 к 1. Компрессор, для его удобного перемещения по рабочей площадке, имеет два колеса и хромированную удлиненную рукоятку, соединенную с ресивером. На обратной стороне ресивера установлена дополнительная рукоятка для поднятия компрессора. Две опорные ножки сглаживают колебания компрессора в процессе работы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ДОКУМЕНТАЦИЯ PT-0013

Особенности

Ременная передача;

V-образный;

2 чугунных цилиндра;

2 выхода с быстроразъемными соединениями;

2 манометра и регулятор давления;

Автоматика;

Аварийный клапан сброса;

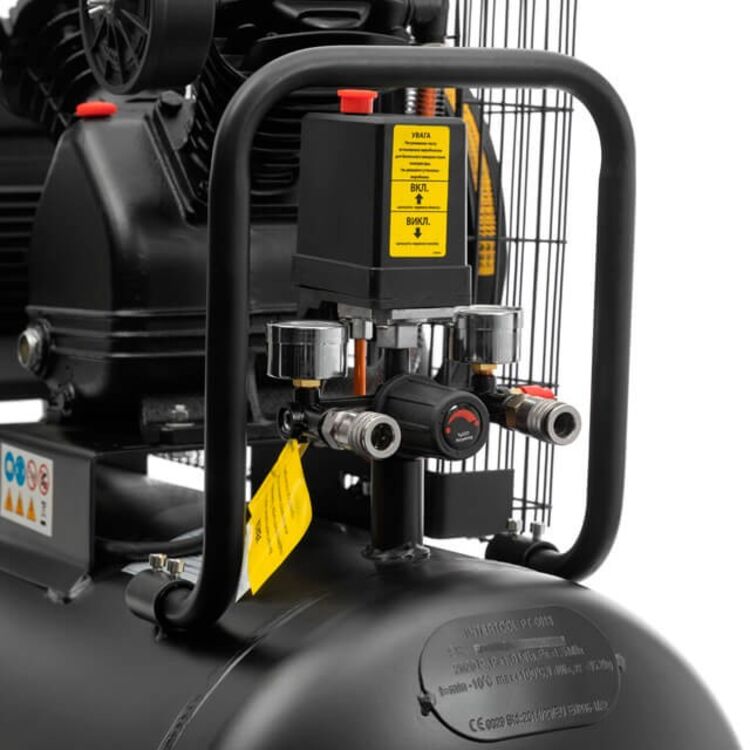

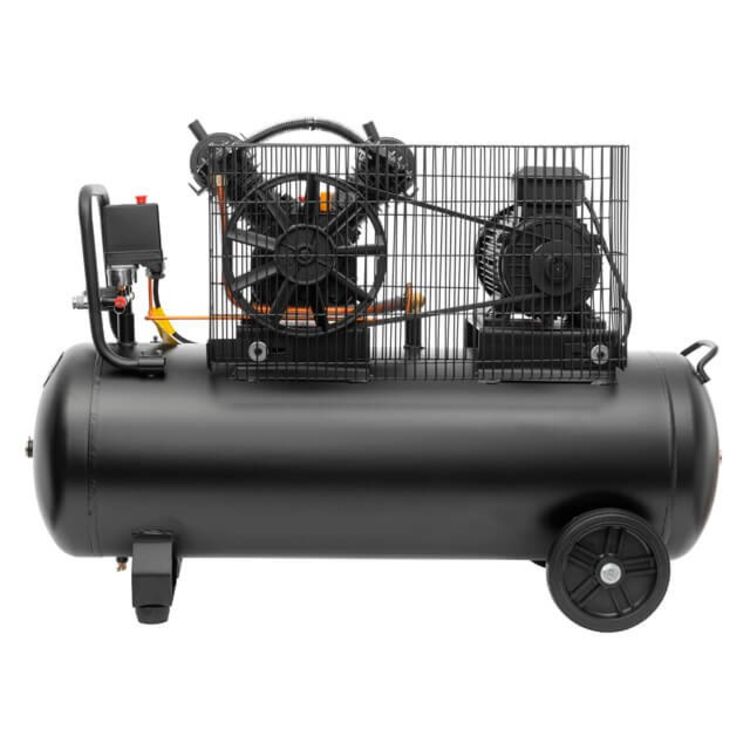

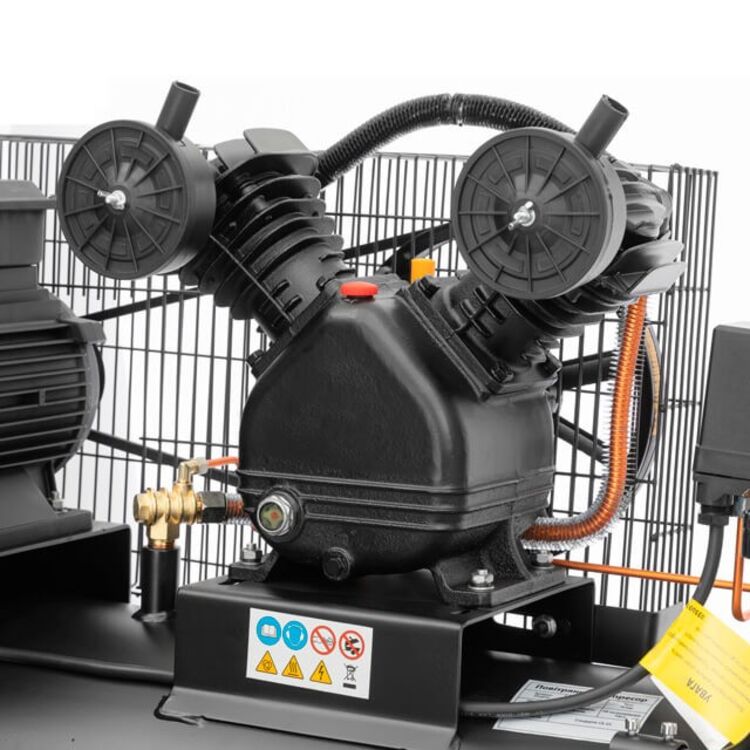

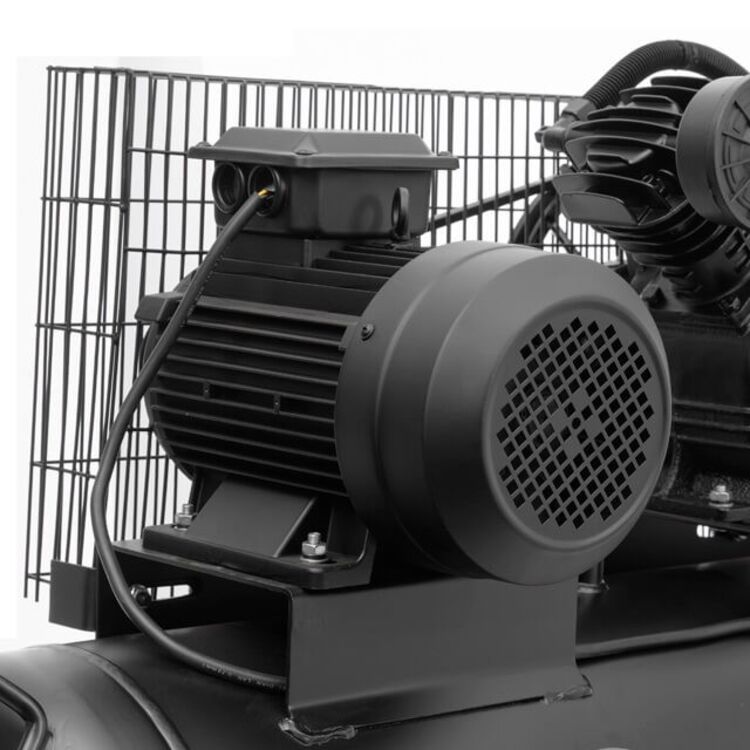

Блок управления компрессором состоит из блока включения/выключения, двух выходных клапанов, манометров, предохранительного клапана. Для того чтобы защитить пользователя, шкивы с ремнями закрыты защитной металлической решеткой. Компрессор имеет V-образную головку цилиндров, у верхнего основания которых располагаются два всасывающих фильтра. Чугунные цилиндры имеют большие ребра охлаждения из алюминия. Компрессор оснащен трехфазным электродвигателем 380В (3000 Вт), который через ременную передачу придает поршню возвратно-поступательное движение.

Перемещением поршня обеспечивается нагнетание воздуха. Пропускной клапан, который размещен в головке цилиндра, обеспечивает приток воздуха через воздушный фильтр в цилиндр. Затем сжатый воздух через трубопроводную магистраль поступает в баллон для сжатого воздуха (ресивер). На ресивере установлен блок автоматики, измеритель и регулятор давления, выпускной клапан. И, наконец, через гибкий шланг (приобретается отдельно) сжатый воздух поступает на подключаемые пневматические инструменты и приводит их в движение. Для обеспечения качественных характеристик сжатого воздуха обязательно используйте блок подготовки воздуха.
