ADD Tool. Тестер-имитатор датчиков ADD71А

Тестер-имитатор датчиков ADD71 может быть использован на любых автомобилях с электронными системами управления как отдельно так и совместно с различными диагностическими сканерами.  В основном, тестер-имитатор ADD71 используется для имитации сигналов, генерируемых различными датчиками, в случае подозрения на их неисправность.

Имитируя сигналы датчиков, Вы имеете возможность оценить реакцию бортового компьютера на изменение входящей информации и тем самым определить его работоспособность. Функция измерения напряжения и проверки электрических цепей позволяет выявить проблемы, связанные с автомобильной проводкой.

Функции имитации датчиков и компонентов системы управления двигателем:

•  Имитация датчиков температуры, потенциометра дроссельной заслонки, датчиков расхода воздуха, датчиков кислородалямбда, концевых контактов
•  Имитация сигналов датчиков скорости автомобиля (Vehicle Speed Sensor, VSS), датчиков распредвала (CAM), датчиков коленвала (CRANK) и нагрузочного сопротивления зажигания
•  Имитация рабочих параметров любого датчика без необходимости его демонтажа с машины (датчики ABS, Crank, Cam, Coolant, Oxygen, MAP, MAF, MAT, VSS и др.)

Характерные особенности ADD71а:

• Измеряет сигналы от автомобильных датчиков
• Наиболее полный портативный тестер для датчиков, проводов, соединителей и бортовых компьютеров
• Могут быть измерены : постоянный ток, кислород, частота и импульсные сигналы.
• Цифровой дисплей показывает актуальные выходные сигналы
• Измеряет любое напряжение переменного и постоянного тока, сопротивление или частоту на выходе
• Позволяет смоделировать большинство датчиков и управляющих устройств
• Моделирует температурные датчики, дроссельные потенциометры, переключатели, расходомеры воздуха и кислородные датчики
• Показывает напряжение переменного тока на выходе для моделирования датчиков скорости транспортного средства, автоматизированного программирования и сопротивления зажигания
• Моделирует реальные рабочие условия любого датчика без его демонтажа с транспортного средства: антиблокировочная тормозная система, кривошип, маслёнка,хладагент, кислород, датчик давления во впускном коллекторе, датчик расхода воздуха,температура воздуха в выхлопной трубе, датчик скорости и т.д
• Проверяет основные операции блока управления двигателем
• Контроль выдаваемых сигналов позволяет проверить функционирование блока управления двигателем.Это предупреждает неправильную диагностику, где дефект может быть в самом блоке управления двигателем или в проводке между узлом и блоком управления двигателем.
• Может использоваться на любом отечественном или импортном транспортном средстве.
• Исключает нежелательный демонтаж рабочих датчиков.
• Может перевести компьютер в «открытый или закрытый цикл»

Спецификация
Моделируемый сигнал    Диапазон    Функция
Напряжение постоянного тока    0-1В    Моделирование кислородных датчиков
0-5В    Моделирование сигнала постоянного тока датчиков 0-12В
Сопротивление    0-5K    Моделирование датчиков температуры или сопротивления 0-200K
Частота/В/Нагрузка/ Гц сигнала    0-5v 10-90% 10-4 кГц

Моделирование датчиков сигнала частоты 0-12В 10-90% 10-4 кГц

Тестовая функция    Диапазон    Основная точность
Напряжение постоянного тока    400mВ,4v ,40v,400v,1000v    +/-(0.5%+3d)
Напряжение переменного тока    400mВ,4v ,40v,400v,750v    +/-(0.8%+3d)
Постоянный ток    40 мA, 400 мA,10A    +/-(1.2%+3d)
Переменный ток    40 мA, 400 мA,10A    +/-(1.5%+3d)
Сопротивление (Ω)    400,4K,40K,400K,4M,40M    +/-(1.0%+3d)
Ёмкость    40nF,400nF,4μF,40μF,100μF    +/-(5.0%+3d)
Частота    10 Гц-10 МГц    +/-(0.5%+3d)
Рабочий цикл    0.1%-99.9%    +/-(2.0%+3d)
Проверка диодов и прозвонка
Тестовый ток:1+/-0.6 мА

    >60Ω Звучит сигнал

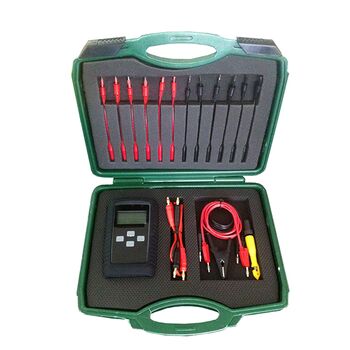

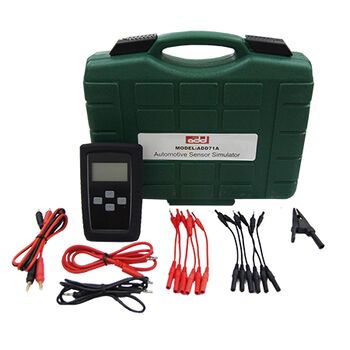

Комплектация прибора ADD71:

• Главный блок
• Измерительные щупы-провода
• Набор переходников для автомобильных разъемов ( пины )
• Датчик для измерения оборотов двигателя
• Инструкция
• Кейс для хранения
